মেগারের গঠন ও কার্যপ্রণালী | মেগার কি

মেগারের গঠন ও কার্যপ্রণালী- মেগার যন্ত্রপাতির ত্রুটি এবং বৈদ্যুতিক স্থাপনার পরীক্ষা করার গুরুত্বপূর্ণ  যন্ত্র বা মিটার। আমরা আজকে আপনাদের সাথে ইলেকট্রিক্যাল ইঞ্জিনিয়ারিং এ বহুল ব্যবহৃত মেগারের গঠন ও কার্যপ্রণালী নিয়ে আলোচনা করবো। পুরো পোস্ট পড়লে আপনারা মেগার সম্পর্কে বিস্তারিত ধারনা পেয়ে যাবেন।

মেগার ১৮৮৯ সালে প্রথম ব্যবহার করা শুরু হলেও ১৯২০ সালের পর থেকে মেগারের ব্যবহার ও জনপ্রিয়তা ব্যপক হারে বাড়তে শুরু করে। বহুল ব্যবহারের কারনে বর্তমানে অনেক কম্পানি আরো সহজ পরিচালনা পদ্ধতি দিয়ে নতুন নতুন মেগার বাজারজাত করে চলছে, যা মেগারের ব্যবহারকে আরো আধুনিক ও সহজ করে তুলছে।

আরো পড়ুনঃ আর্থিং করার পদ্ধতি ও আর্থিং কেন ব্যবহার করা হয়।

মেগার কি

মেগার হলো এমন একটি যন্ত্র যার সাহায্যে উচ্চমানের রেজিস্ট্যান্সকে মেগাওহম স্কেলে পরিমাপ করা হয়। মেগাওহমে অতিউচ্চ মানের রেজিস্ট্যান্স মাপা যায় বলে এ যন্ত্রকে মেগার বলে ডাকা হয়। মেগারকে অনেকে ইনসুলেশন টেস্টিং মেগার বলে কারন এর সাহায্যে বৈদ্যুতিক স্থাপনায় তারের ইনসুলেশন রেজিস্ট্যান্স পরিমাপ করা হয়। মেগার মিটার এর কাজ কি এটা যারা জানতে চান আশা করি তাদের উত্তর পেয়েছেন।

মেগার কত প্রকার ও কি কি

• ম্যানুয়াল মেগার
• ইলেকট্রনিক মেগার বা ডিজিটাল মেগার

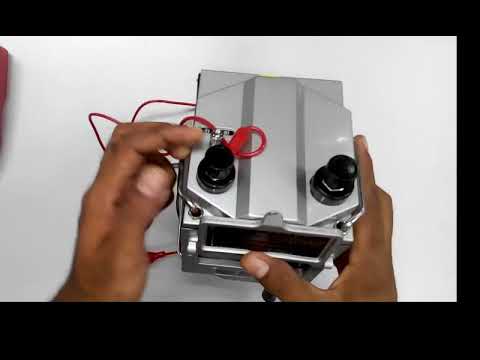

ম্যানুয়াল মেগারঃ ম্যানুয়াল মেগারে একটি ডিসি জেনারেটর এবং একটি ওহম মিটার থাকে। ম্যানুয়াল মেগারে যে জেনারেটর থাকে তা সম্পূর্ণ হস্তচালিত। তাছাড়াও ম্যানুয়াল মেগারে একটি ক্লাচের ব্যবস্থা থাকে যার যাহায্যে হস্তচালিত জেনারেটরটি নির্ধারিত টেস্টিং কারেন্ট উৎপন্ন করতে পারে।

ম্যানুয়াল মেগারে ইনসুলেশন রেজিস্ট্যান্স পরিমাপ করার জন্য দুটি আলাদা প্রোব বা নব এর ব্যবস্থা থাকে। ম্যানুয়াল মেগার অনেক প্রাচীন বিধায় এর ডিসপ্লে এনালগ সিস্টেমের। এ মেগার পরিচালনার জন্য বাহিরের থেকে কোন পাওয়ার সাপ্লাইয়ের কোন প্রয়োজন হয় না। দামে সস্তা বিধায় বেশিরভাগ স্থানে ম্যানুয়াল মেগার ব্যবহার করা হয়ে থাকে।

ইলেকট্রনিক মেগারঃ ইলেকট্রনিক মেগার মূলত ব্যাটারী দ্বারা পরিচালিত হয়ে থাকে। ইলেকট্রনিক মেগারে একটি ওহম মিটার ব্যবহার করা হয়ে থাকে। ইলেকট্রনিক মেগার এনালগ ও ডিজিটাল দুই ধরনের হয়ে থাকে। তবে বর্তমানে ইলেকট্রনিক মেগার হিসাবে ডিজিটাল মেগারকে বেশি ব্যবহার করা হয়।

ইলেকট্রনিক মেগারে দুইটি আলাদা প্রোব বা নব থাকে যার সাহায্যে ইনসুলেশন রেজিস্ট্যান্স পরিমাপ করা হয়ে থাকে। ইলেকট্রনিক মেগারে আরেকটি সিলেক্টর নব থাকে যার সাহায্যে বিভিন্ন রেঞ্জ সিলেক্ট করার ব্যবস্থা থাকে। বর্তমানে কিছু মেগার আছে যেখানে অটো সিলেক্টর নব থাকে, অটো সিলেক্ট যে সকল মেগারে থাকে সেখানে সিলেক্ট নবের কোন অপশন থাকে না। তবে ইলেকট্রনিক মেগারে একটি পুশ বাটন সুইচ থাকে। যা মেগারের মধ্যে টেস্ট নামে লেখা থাকে। এই টেস্ট বাটনে চাপ দিয়ে মূলত পাঠ নেওয়া হয়ে থাকে।

আরো পড়ুনঃ বাসাবাড়িতে বিদ্যুৎ বিল কমানোর উপায়।

ইলেকট্রনিক মেগারের সুবিধা হলো ভালো অ্যাকুরিসি, বেশিরভাগ ডিজিটাল ডিসপ্লে তাই মান পড়তে সুবিধা হয়। যে কোন ব্যাক্তি খুব সহজে ইলেকট্রনিক মেগার ব্যবহার করতে পারবে। যে কোন স্থানে বহন করার জন্য ইলেকট্রনিক মেগার খুবই ভালো। তবে ইলেকট্রনিক মেগারের দাম ম্যানুয়াল মেগারের তুলনায় কিছুটা বেশি।

মেগারের গঠন ও কার্যপ্রণালী

মেগার কি কি নিয়ে গঠিত

• মেগারে রয়েছে হস্তচালিত ডিসি জেনারেটর
• মেগারে একটি পারমানেন্ট ম্যাগনেট মুভিং কয়েল রয়েছে যা (PMMC) নামে পরিচিত।
• মেগারে রয়েছে তিনটি টার্মিনাল- (ক) লাইন টার্মিনাল (খ) আর্থ টর্মিনাল (গ) গার্ড টার্মিনাল

মেগারের কার্যপ্রণালী

মেগারে রয়েছে একটি পারমানেন্ট ম্যাগনেট মুভিং কয়েল টাইপ যন্ত্রাংশ, যেখানে স্থায়ী চুম্বকের পোল পিসগুলো বাহিরের দিকে একটু বর্ধিত করা থাকে। মাঝের মূল আয়রন কোরটি একটি বিশেষ আকৃতির তৈরি। মেগারের কারেন্ট কয়েল ডিফ্লেকটিং কয়েল হিসাবে, খানিকটা বাইরের দিকে একজোড়া ভোল্টেজের কয়েল যার একটি নরমাল কয়েল হিসাবে কাজ করে অন্যটি কমপেনসেটিং কয়েল হিসাবে কাজ করে থাকে।

ভোল্টেজ কয়েল ও ডিফ্লেকটিং কয়েল হিসাবে ব্যবহৃত কন্ট্রোলিং একে অপরের সাথে সমকোণে থাকে। ভোল্টেজ কয়েল এবং ডিফ্লেকটিং কয়েল দুটি পারমানেন্ট ম্যাগনেটের ফিল্ডের মাঝে মুক্তভাবে ঘুরতে পারে। উপরের দুটি কয়েল মেগারের মাঝে অবস্থিত হস্ত চালিত ডিসি জেনারেটরের সাথে প্যারালালে সংযুক্ত থাকে।

মেগারের জেনারেটিং ভোল্টেজ ৫০০ ভোল্ট অথবা ১০০০ ভোল্ট হয়ে থাকে। মেগার মূলত এই জেনারেটর হতে সরবারহ ভোল্টেজ পেয়ে থাকে। ভোল্টেজ কয়েলের নিয়ন্ত্রন কয়েলের অংশ ভিতরে এবং কমপেনসেটিং কয়েলের অংশ বাহিরে অবস্থান করে। যা একে অপরের সাথে সিরিজে সংযুক্ত থাকে।

আরো পড়ুনঃ কন্টিনিউটি টেস্ট কি? কন্টিনিউটি টেস্ট কেন করা হয়।

মেগারের লাইন টার্মিনাল এবং আর্থ টার্মিনালের মধ্যে পরিমাপকৃত রেজিস্ট্যান্সকে সংযোগ করে মেগারের হাতল ঘুরানোর ফলে জেনারেটরে উৎপন্ন ভোল্টেজের প্রভাবে ডিফ্লেকটিং কয়েলে ও কন্ট্রোলিং কয়েল সার্কিটে কারেন্ট দ্বারা প্রভাবিত হয়ে থাকে, যার ফলে মিটার পাঠ বা রিডিং দেয়।

এ সময় শুধু প্রেসার কয়েলের মধ্য দিয়ে কারেন্ট সরবারহ হবে এবং পারমানেন্ট ম্যাগনেট এর সঙ্গে ক্রিয়ার কারনে পয়েন্টারটি বামার্তে ঘুরে ইনফিনিটি দেখাবে। আর যদি মেগারের টেস্ট টার্মিনাল দুইটি (L) ও (E) শর্ট করে দেই তাহলে কারেন্ট কয়েলের ভিতরে বেশি মাত্রায় কারেন্ট প্রবাহিত হবে। এ সময় স্থায়ী চুম্বকের সথে ক্রিয়ার ফলে মেগারের পয়েন্টারটি ডানপাশে ঘুরে শূন্য (০) মান দেখাবে।

এভাবেই মূলত মেগারের সাহায্যে উচ্চমানের রেজিস্ট্যান্স পরিমাপ করা হয়ে থাকে।

মেগার ব্যবহার করা হয় কেন

মেগারের ব্যবহার বৈদ্যুতিক কাজে অনেক জায়গায় প্রয়োগ করা হলেও নিচে উল্লেখিত ক্ষেত্রগুলোতে বেশি ব্যবহার করা হয় মেগারকে-

• কোন বৈদ্যুতিক বর্তনীর শট সার্কিট ও ওপেন সার্কিট জনিত ত্রুটি নির্ণয় করতে মেগার ব্যবহার করা হয়।
• বৈদ্যুতিক ওয়্যারিং এ ব্যবহৃত ক্যবলের ইনসুলেশন রেজিস্ট্যান্স চেক করার জন্য মেগার ব্যবহার করা হয়।
• বিভিন্ন সার্কিট ব্রেকার চেক করার জন্য মেগার ব্যবহার করা হয়ে থাকে।
• বাতাসের আদ্রতা, তাপ, চাপ এবং ধুলাবালির কারনে ইলেকট্রিক্যাল যন্ত্রাংশগুলোর ইনসুলেশন ক্ষতিগ্রস্থ হয়ে যেতে পারে। তাই বৃহৎ দুর্ঘটনা প্রতিরোধে ইনসুলেশন চেক করতে মেগার ব্যবহার করা হয়।
• বৈদ্যুতিক মোটর, জেনারেটর ও ট্রান্সফরমারের ওয়াইন্ডিং এর ইনসুলেশন লেভেল চেক করতে মেগার ব্যবহার করা হয়।
• ইনসুলেটিং এর জন্য যে তেল ব্যবহার করা হয়, তেলের ইনসুলেশন লেভেল চেক করতেও মেগার ব্যবহার করা হয়।
• তার অথবা ক্যাবলের নিরবিচ্ছিন্নতা চেক করার জন্যও মেগার ব্যবহার করা হয়ে থাকে।
• সুইচের পোলারিটি চেক করতে মেগার ব্যবহার করা হয়।
• বৈদ্যুতিক ওয়্যারিং এর কন্টিনিউটি চেক করতেও মেগার ব্যবহার করা যায়।

ভালো/খারাপ মেগার চিহ্নিত করন

মেগারের সাহায্যে রেজিস্ট্যান্স মাপার পদ্ধতি

শেষকথাঃ

আমরা আজকে মেগারের গঠন ও কার্যপ্রণালী নিয়ে বিস্তারিত আলোচনা করলাম। আশাকরি পুরো পোস্ট আপনাদের অনেক উপকারে আসবে। পুরো পোস্ট পড়ে মেগার মিটারের কাজ কি তা সম্পর্কে সকলের ধারনা আশ করি ক্লিয়ার হয়েছে। আপনাদের যদি আমাদের পোস্ট ভালো লাগে আমাদের কমেন্ট করে উৎসাহিত করুন।

মেগারের গঠন ও কার্যপ্রণালী নিয়ে প্রশ্ন থাকে তাহলে আমাদের জানাতে পারেন।সবসময় নিত্যনতুন পোস্ট পেতে আমাদের ওয়েবসাইট ভিজিট করুন। সকলের মঙ্গল কামনা করে আজকের পোস্ট শেষ করছি, ধন্যবাদ সকলকে।
